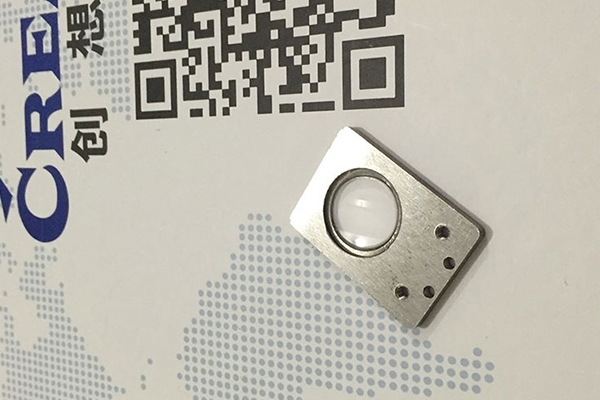

聚光鏡是樣品被激發(fā)后各元素特征光譜進(jìn)入分析系統(tǒng)的唯一通道，必須保持絕對的清潔。但是在長時間的使用中,聚光鏡必然會受到污染，其表面會附著一層茶褐色的物質(zhì),時間越長，沉積物越厚。激發(fā)樣品產(chǎn)生的金屬粉塵也會黏附在其表面上。這會使光的透過率降低，導(dǎo)致各元素的光強明顯下降，工作曲線的斜率降低，從而使分析靈敏度下降,分析誤差增大。因此必須有嚴(yán)格規(guī)定定期擦拭制度。擦拭的周期與激發(fā)樣品的品種、氬氣的流量及激發(fā)時間有關(guān)。操作人員可從日常激發(fā)標(biāo)樣時各通道的光強數(shù)值變化確定儀器的擦拭周期。

直讀光譜儀器透鏡與氬氣線路的日常維護

擦拭具體方法如下:

(1)準(zhǔn)備好乙醚(化學(xué)純)乙醇(化學(xué)純)混合液(比例1:1)、脫脂棉及木棍(或牙簽)。

(2)拆掉電極架上外側(cè)兩個M8的高頭滾花螺釘，將電極架向右后方推即暴露出聚光鏡。

(3)用木棍(或牙簽)纏脫脂棉，蘸少許混合液,從聚光鏡中心向外呈螺旋狀逐圈擦拭。如污染嚴(yán)重可用力多擦幾遍，直到擦不下污物，再用脫脂棉球擦去水印即可。

注意:絕對不可以用金屬物(如鑷子)夾纏脫脂棉，以防劃傷透鏡。在樣品激發(fā)過程中，由于氬氣流量較大，而出氣孔一定，這樣就對分光室內(nèi)有一定的正氣壓，有利于樣品激發(fā)。但隨之而來的是大量金屬粉塵不能及時排出，必然附著在火花室內(nèi)壁上，造成嚴(yán)重污染，從而使兩極間絕緣度降低，影響分析結(jié)果。特別是激發(fā)含有低熔點元素的合金時，低熔點金屬揮發(fā)物噴鍍在火花室瓷絕緣套的釉表面，嚴(yán)重時可使兩電極直接短路。因此要特別注意經(jīng)常清洗火花室，一般每激發(fā)100次或每班清洗一次。

清洗的方法有兩種：一是利用兩次激發(fā)的間隙，發(fā)現(xiàn)火花室內(nèi)粉塵較多時，用細(xì)干的毛刷(如2號油畫筆)直接清掃，這時不必拆下電極架蓋板。注意:刷電極尖端時不要用力下壓，否則會使極距變大，清洗后要用大流量氬氣沖洗。二是污染嚴(yán)重時，為了清洗徹底，把蓋板拆下，將電極拔掉用柳木棍或金屬鑷子纏棉花并蘸乙醚酒精混合液清洗,低熔點金屬附著層，一般是擦不掉的，必須加氧化鈰(或氧化鋁粉)拋光粉,進(jìn)行拋光后才能擦掉。清洗后，上好電極蓋板,裝好對電極，定到極距，用大流量氬氣沖洗5min,再空激發(fā)幾點后可進(jìn)行正常分析。

直讀光譜儀器透鏡與氬氣線路的日常維護

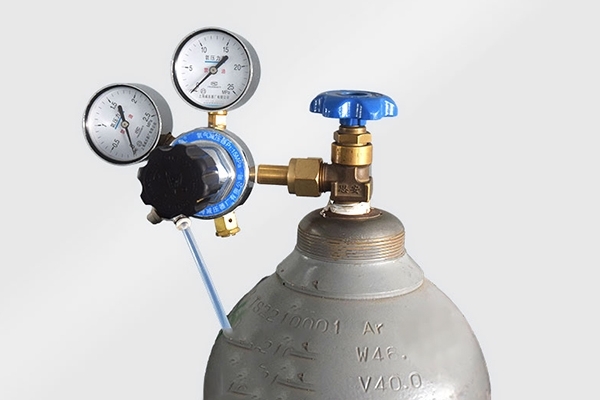

氬氣系統(tǒng)在出廠前已經(jīng)調(diào)好，一般情況下不易發(fā)生故障，但長期使用會使氣路控制元件堵塞;密封元件老化也會使管道漏氣，因此使用一定時期后(半年左右),要對氬氣系統(tǒng)檢查一次。檢查的方法是將氬氣控制箱氬氣出口堵塞，進(jìn)口壓力調(diào)到0.2MPa左右,對氣路各密封接口涂肥皂液，仔細(xì)觀察，如有漏氣旋緊螺母,無效時更換零件。對氣路堵塞的處理方法是將氣嘴拆下，在氬氣出口處，通氬氣氣壓為0.1 ~0. 2MPa的大氣流，可將堵塞清除，仍不通則應(yīng)更換零件。
